LCS 303

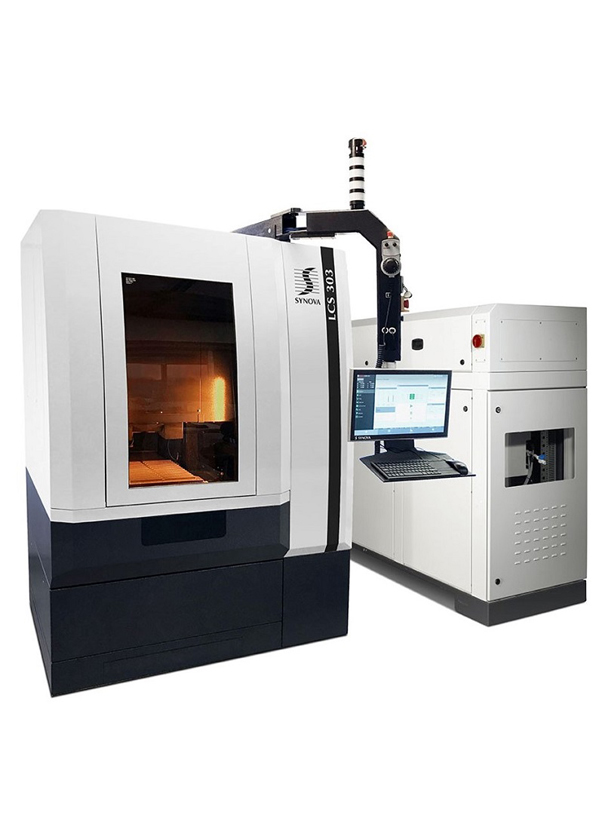

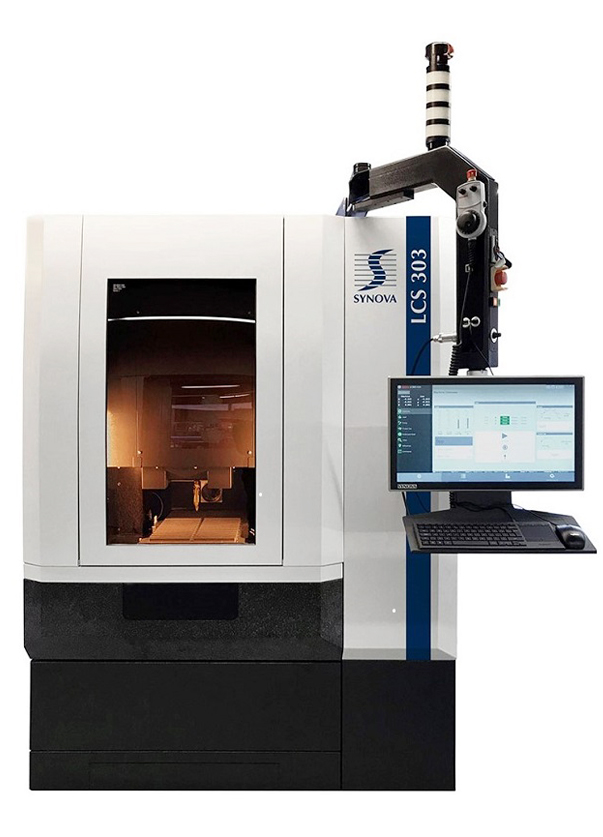

3軸LCS 303 是一種高精度和高可靠性的激光切割系統。它可以加工多種材料，從金屬到超硬和脆性材料（如鉆石或陶瓷），再到復雜的復合材料。 應用包括鐘表零件、醫療器械工具、電子零件和其他高科技零件的高精度加工。
工作區為300 x 300 mm，加工系統采用線性電機軸。工件固定在 T 形螺母工作臺上?？蛇x的B旋轉軸可安裝在工作臺上，從而可以不同的旋轉角度定位工件。

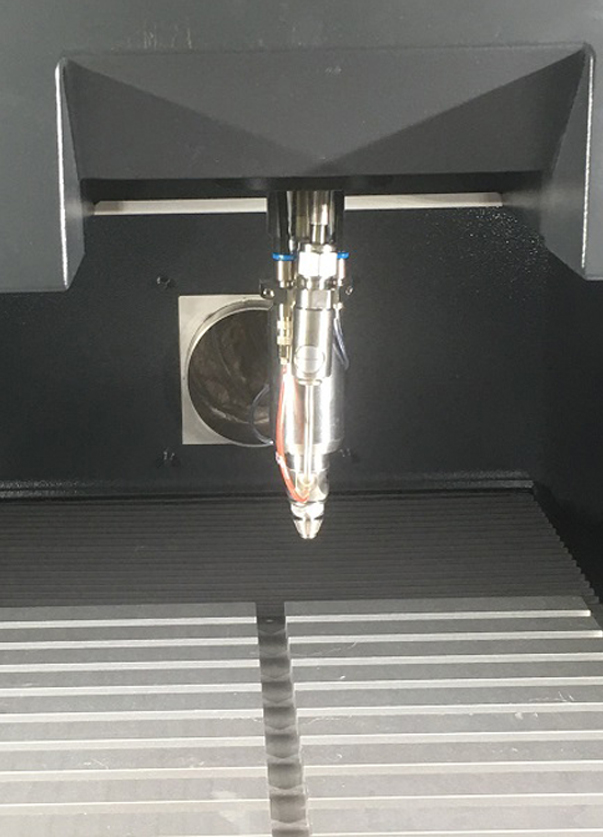

該套最先進的擊鼓數控機床系統包括高功率綠色激光器、帶超純水裝置的緊湊型高壓水泵、觸摸屏控制面板、和帶電動變焦的視覺系統。
自動校準系統集成了激光噴嘴校準、射流角度校正、激光功率測量和射流穩定性控制。
材料
金屬：不銹鋼、NICO合金、CuBe（鈹青銅）、Phynox、銅、黃銅、金、鋁、形狀記憶合金（鎳鈦諾、鈷鉻合金）、鈦、鎳、高溫合金等。
超硬材料：聚晶立方氮化硼（PcBN）、聚晶金剛石（PCD）、單晶金剛石（SCD）、CVD金剛石、天然金剛石、碳化鎢（WC）
陶瓷和復合材料：碳化硅 (SiC)、氮化硅 (SiN)、陶瓷基復合材料 (CMC)、CFRP、氧化鋯 (ZrO2)、HTCC/LTCC、氮化鋁 (AlN)、氧化鋁 (Al2O3)
操作
2D 切割、鉆孔、切片、插銷、開槽、挖溝、銑削、雕刻、仿形
主要優勢
| 鋒利而光滑 | 快速準確 | 干凈簡單 |
|
|
|
主要規格
|
版本 |
LCS 303 |
|
|
最大行程 |
mm (X, Y, Z) |
300 x 300 x 100 |
|
精度 |
µm |
+/- 3 |
|
重復定位精度 |
µm |
+/- 2 |
|
軸數 |
3軸 |
|
|
激光類型 |
|
二極管泵浦固態釹： YAG，脈沖 |
|
波長 |
nm |
532 |
|
工作主機尺寸 |
mm (W x D x H) |
1500 x 1100 x 2430 |
|
控制柜尺寸 |
mm (W x D x H) |
700 x 2300 x 1600 |
